為了實現月產45萬t鋼的規模生產，要求轉爐冶煉擴容，即每爐鋼水量從現在的100t增加到130t以上，根據轉爐容量增加后的生產需要，設計出一種100t鋼包可盛裝130t鋼水的修砌方案，此方案既不能因為鋼包裝入量過大造成精煉爐溢渣，也不能由于減小鋼包工作層厚度，導致鋼包包齡壽命的降低、耐材成本升高。

1 擴容計算方法

鋼包作為煉鋼生產中必不可少的載體，是煉鋼-連鑄界面鋼水承載和二次冶金的重要容器，將各個生產工序有機聯系起來，保證煉鋼有序進行。鋼包不僅承接轉爐冶煉完成的鋼水，而且是精煉的重要設備，在滿足裝鋼的同時，還要滿足精煉工藝，如對鋼包凈空要求、鋼包上部內徑尺寸要求等。因此，對100t鋼包進行設計和改進，既要求容積滿足盛裝130t轉爐出鋼量，又需要適應和精煉工藝的需求。

1.1 主要設計參數

(1)100t鋼包包體鋼結構主要尺寸及工藝參數：上口外徑為3760mm,下口外徑為3280mm,鋼包總高(不含罐腳)為4065mm,鋼液面凈空高度為400mm,液態渣厚度為150mm,鋼水比重為6.9t/m3。

(2)鋼包容積公式見式(1):

式中：H-鋼包高度/mm;D-鋼包上部直徑/mm;D?-鋼包下部直徑/mm

其修正公式見式(2)：

式中：K-修正系數，取值范圍0.93～0.96;P-鋼包額定容量/t。

1.2 計算結果

鋼包包底是一個相對復雜的部位，包含滑動系統及透氣磚、水口座磚等。本設計在保證鋼包包底安全使用的前提下，采用澆注料包底代替鋼包磚包底，并通過以上參數進行理論計算，經計算，在現有鋼包基礎上增加30t鋼水容量，需增大內徑120mm,即包壁耐材厚度總體減少120mm,新砌磚方案去掉了修包壁過渡層使用的80mm安全襯和包壁安全襯、工作層之間40mm剛玉自流料。此設計方案未縮短鋼包永久層厚度，對鋼包包胎尺寸無影響，原有包胎可以繼續使用，其它部位尺寸和結構不變。

2 安全砌筑工藝

2.1 原100t鋼包設計方案及砌筑工藝

包壁設計：包壁永久層打結前在包壁上粘貼保溫層，保溫層采用納米絕熱材料，厚度10mm。永久層打結要求胎模與四周保溫板間隔控制在(100±5)mm范圍內，澆注料攪拌時添加水量控制在6.0%左右，以澆注料流動性作為最終判定依據，攪拌均勻，安放好新鋼包胎具。修包壁過渡層使用80mm保溫磚，鋼包包壁工作層采用210mm包壁磚、渣線部位采用240mm鎂碳磚，包壁過渡層和工作層之間采用40mm剛玉自流料，包沿高度要求小于120mm。

包底設計：先打結100mm包底永久層，然后采用包底平鋪層和包底立砌層組合修砌方法。鋼包包底安裝透氣座磚和水口座磚，透氣座磚和水口座磚與包底磚預留間隙50～100mm,包底磚砌筑完成后，用剛玉自流料填充包底磚、包壁永久層和水口座磚、透氣座磚之間的間隙，最后插磚振搗密實，做到磚縫縱橫錯開，磚縫泥漿飽滿，包底砌筑找正、卡牢，包底施工完成高度與透氣座磚齊平，可以滿足鋼包凈空高度為400mm,鋼包容量為100t的使用要求。

2.2 鋼包優化設計方案及砌筑工藝

包壁設計：根據當前的實際情況，確定通過減少鋼包砌磚厚度擴大鋼包內徑的方案來實現擴容，去掉修包壁過渡層使用80mm保溫磚，去掉包壁過渡層和工作層之間40mm剛玉自流料，鋼包擴容后取消包沿磚，使用渣線磚代替，否則凈空不能滿足精煉要求。經計算，鋼包凈空高度為400mm時，鋼包容量為132t,達到了優化設計的要求，滿足了盛裝130t鋼水裝入量的生產需求。原始設計方案和改進后設計方案見圖1。

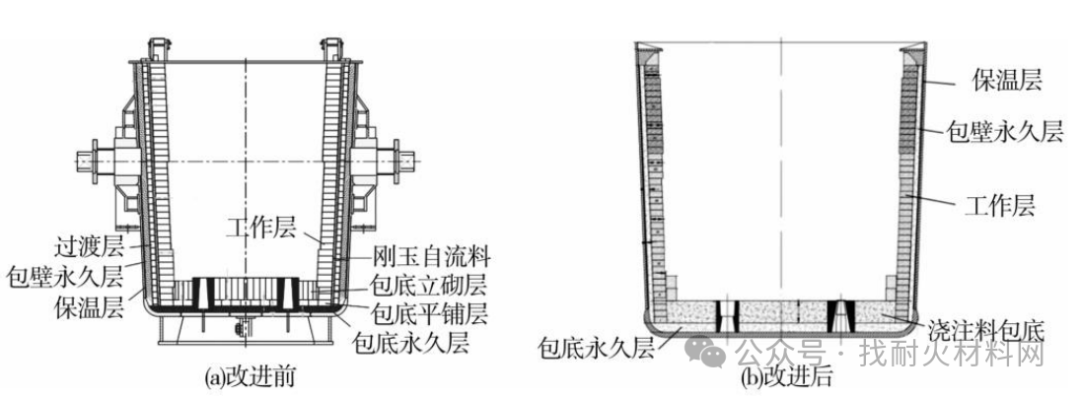

圖1 鋼包設計方案示意圖

包底采用重質料打結，平鋪和立砌修砌方式，厚為200mm。包底及水口座磚仍采用現有砌筑方法，即先裝好上、下座磚，再拼砌底部磚。砌磚時須用木榔頭輕敲打緊，磚與磚之間的縫隙要小于2mm,磚縫縱橫錯開，做到磚縫泥漿飽滿，罐底砌筑找正、卡牢。鋼包大修，包底需重新打結底料;小修更換水口座磚或透氣座磚時，需打結底料與透氣磚座磚齊平。

2.3 鋼包磚優化

鋼包包壁磚采用200mm厚的鋁鎂碳磚，要求碳含量提高2%,即含碳量為8%。渣線磚采用240mm厚的鎂碳磚，要求磚中碳含量提高2%,即含碳量為14%,以提高磚的抗浸蝕能力。鋼包磚的理化指標見表1。

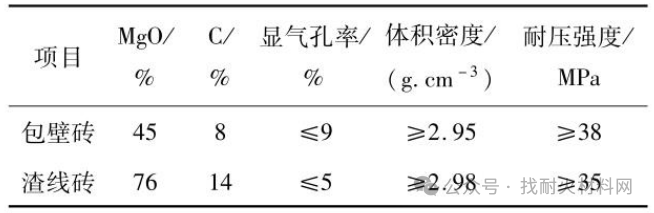

表1 鋼包磚理化指標

3 鋼包改進后方案可行性校核

3.1 校核鋼包重心與耳軸位置

耳軸的位置對于整個鋼包的傾倒過程來說是十分重要的。若耳軸的位置太低，則很可能由于操作不當導致鋼液傾倒得過快，若耳軸的位置過高，則會增大傾倒鋼液過程中所需要的傾翻力矩，進而增大起重機副鉤的起重量，這樣就造成了很大的能源浪費。鋼包設計耳軸中心應高于鋼水罐滿罐合成重心以上200～400mm。對比改造前、后鋼包重心與耳軸位置如下。

(1)坐標原點位置：鋼包耳軸連線中點。

(2)改造前重心的位置：

x=-2.569103mm

y=-352.736125mm

z=-4.602990mm

(3)改造后重心的位置：

x=-2.56900mm

y=-364mm

z=-4.52mm

計算結果表明：鋼包重心與耳軸位置符合設計要求。

3.2 鋼包傾翻力矩校核

鋼包在傾倒過程中，其傾翻力矩是由鋼包空包引起的傾翻力矩、鋼包耳軸的摩擦力矩和鋼液引起的傾翻力矩三部分構成。通過計算起重機副鉤的起重量與傾翻角的關系，核定起重機副鉤的起重噸位，當前80t副鉤起重量完全能夠滿足擴容鋼包傾翻要求。經驗證，此改進方案不影響鋼包相關設備諸如鋼包車、龍門鉤及連鑄鋼水包回轉臺承載能力，相關設備不需要改進，鋼包擴容改造費用不需要增加。

3.3 鋼水裝入量

表2為鋼包擴容前、后各20爐的轉爐出鋼量。從表2中可以看出通過鋼包修砌工藝的調整改進，擴容前20爐平均轉爐出鋼量為100.77t,擴容后20爐平均轉爐出鋼量為130.93t,平均轉爐出鋼量較擴容前增加了30t左右，達到了預定目標。

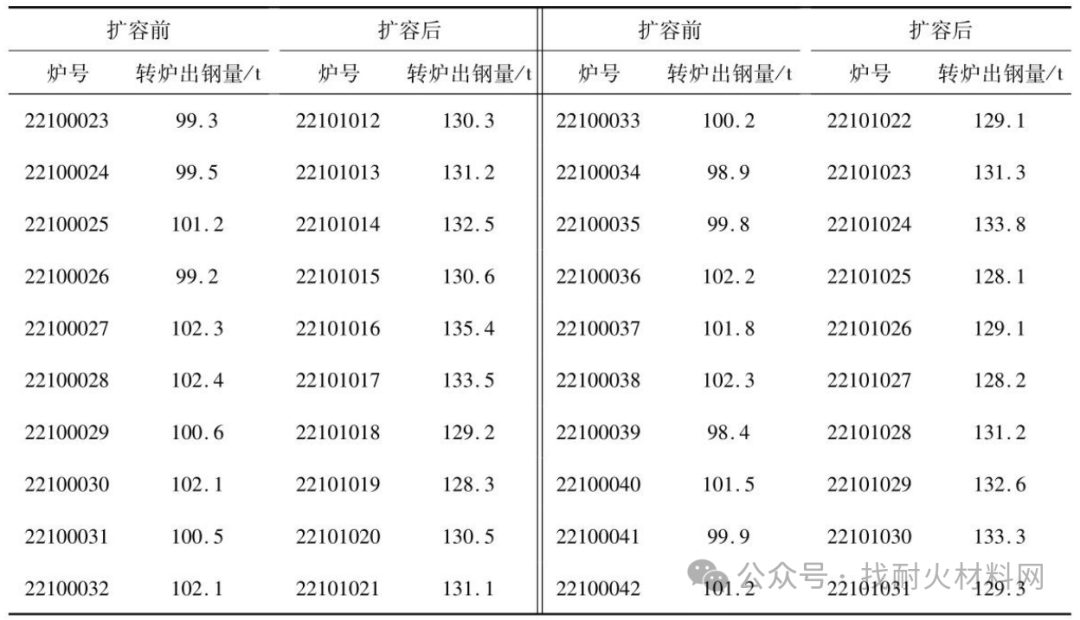

表2 鋼包2022年1月擴容前、2022年2月擴容后轉爐出鋼量對比

3.4 鋼包溫降

本設計方案雖然去掉包壁過渡層保溫磚、減少保溫層厚度，但澆注料具有顯氣孔率高、體積密度小、導熱系數小、重燒收縮小等優點，絕熱保溫效果好，因此鋼包溫降正常。從2022年2～5月生產圖表和數據來看，鋼包均未發生因鋼包溫降大而導致回爐鋼水的現象。

3.5 鋼包壽命對比

鋼包擴容前2021年10月～2022年1月，鋼包平均包齡為115.45爐，精煉比28.92%;擴容優化后2022年2~5月，鋼包平均包齡為116.31爐，精煉比29.77%，鋼包使用平穩，未見明顯影響。

4 結論

唐鋼公司通過改變鋼包耐火磚的材質和重新設計的鋼包安全砌筑方式實現了轉爐100t鋼包擴容30t的預定目標，有效促進了煉鋼產量的增加，促進鋼產量的提高，目前已在唐鋼公司推廣應用。

(1)通過對100t鋼包優化設計與改進，改進后的鋼包完全滿足盛裝130t鋼水要求，未超出240t天車的承載能力。

(2)原設計100t鋼包總計耐材用量54.7t,改進設計后鋼包耐材用量減少到40.2t,耐材消耗量下降，在保證鋼包安全運行的基礎上降低了耐材噸鋼成本。同時由于單爐產量增加，噸鋼動力費用和人工費用相應減少，可有效降低噸鋼生產成本。

(3)本設計方案增大了鋼包有效容積，提高了鋼包裝鋼量，同時提高了鋼包凈空高度，有利于避免精煉爐溢渣，保證了鋼水LF精煉所需要的有效空間，對實現鋼水爐外有效精煉、提高鋼水質量、增加品種檔次、提高品種比例具有重要意義。
